Decyzja, czy rury ogrzewania podłogowego ułożyć co 10, czy co 15 cm, wpływa na komfort cieplny, koszt instalacji i późniejszą pracę źródła ciepła. W tym wyborze nie chodzi jednak o prostą zasadę, że gęściej zawsze znaczy lepiej. Pokażę, kiedy sprawdza się rozstaw 10 cm, kiedy wystarczy 15 cm oraz dlaczego w wielu domach najlepszy efekt daje połączenie obu wariantów.
Najczęściej sprawdza się rozstaw 15 cm w polu pomieszczenia i 10 cm w strefach wymagających większej mocy
- 15 cm to rozsądny standard dla dobrze ocieplonych pokoi, salonów i sypialni.
- 10 cm warto zastosować przy dużych przeszkleniach, ścianach zewnętrznych i w łazienkach.
- Przy rozstawie 10 cm potrzeba około 50% więcej rury niż przy 15 cm.
- O ostatecznym wyborze decydują przede wszystkim straty ciepła, izolacja i rodzaj posadzki.
- Gęstsze ułożenie rur ułatwia pracę z pompą ciepła, ale nie zastąpi prawidłowego projektu.
Od czego naprawdę zależy wybór rozstawu rur

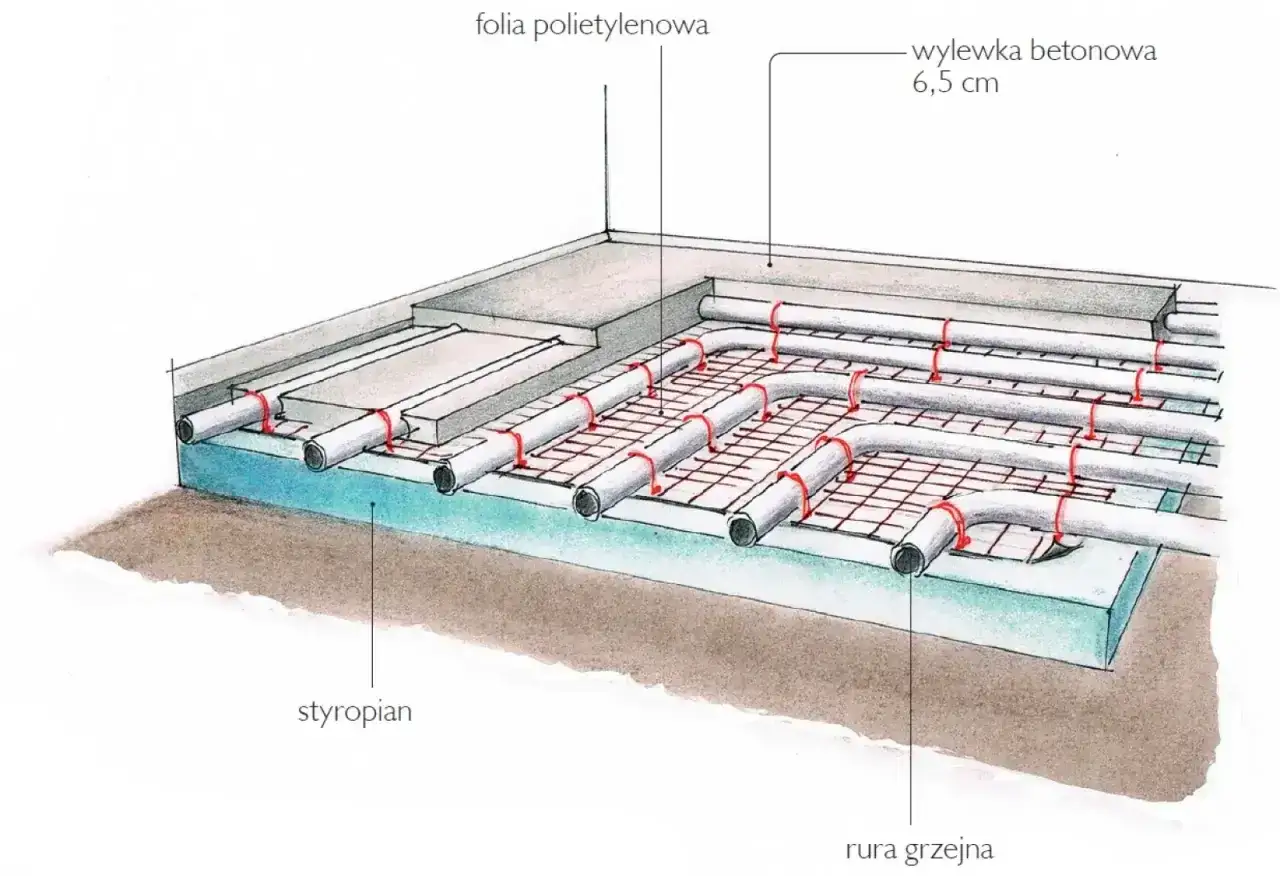

Rozstaw mierzy się między osiami sąsiednich rur. Im mniejsza odległość, tym bardziej równomiernie nagrzewa się jastrych i tym większą moc można uzyskać przy relatywnie niskiej temperaturze wody. W praktyce pytanie, czy zrobić ogrzewanie podłogowe co 10 czy 15 cm, powinno więc brzmieć raczej: jakiej mocy potrzebuje konkretne pomieszczenie?
Najważniejsze są cztery czynniki. To zapotrzebowanie na ciepło, jakość izolacji podłogi i ścian, planowana okładzina oraz temperatura zasilania. Znaczenie ma również układ pomieszczenia, szczególnie liczba okien sięgających do podłogi i długość ścian zewnętrznych.
Dobrze ocieplony nowy dom zwykle nie potrzebuje bardzo gęstego układu w każdym miejscu. Jeśli jednak projekt przewiduje wysokie straty przy dużym oknie albo w łazience oczekujemy wyższej temperatury, rozstaw 15 cm może okazać się zbyt rzadki. Z kolei zastosowanie 10 cm w całym domu często podnosi koszt bez wyraźnej korzyści.
Rozstaw 10 cm daje większą moc, ale kosztuje więcej
Przy rozstawie co 10 cm na 1 m² potrzeba orientacyjnie 10 m rury, nie licząc dojścia do rozdzielacza. Przy 15 cm będzie to około 6,7 m. Oznacza to, że gęstszy układ wymaga mniej więcej o połowę więcej przewodu grzewczego, a często także większej liczby pętli i dodatkowych elementów montażowych.
Zaletą układu 10 cm jest mniejsza różnica temperatur między miejscem nad rurą a przestrzenią pomiędzy rurami. Podłoga oddaje ciepło bardziej równomiernie, a instalacja może osiągnąć wymaganą moc przy niższej temperaturze zasilania. To szczególnie korzystne przy pompie ciepła, która pracuje efektywniej, gdy nie musi podgrzewać wody do wysokiej temperatury.
Nie oznacza to jednak, że samo zagęszczenie rur automatycznie obniży rachunki. Jeśli pomieszczenie ma niewielkie straty ciepła, dodatkowe metry rury mogą nie przynieść odczuwalnej poprawy. Pieniądze lepiej przeznaczyć wtedy na dobrą izolację, regulację instalacji i poprawny projekt.
Co wybrać w konkretnych pomieszczeniach
| Pomieszczenie lub strefa | Najczęściej stosowany rozstaw | Dlaczego |
|---|---|---|
| Salon w dobrze ocieplonym domu | 15 cm | Wystarczająca moc i rozsądne zużycie materiału |
| Sypialnia | 15 cm | Zwykle niższa temperatura projektowa i umiarkowane straty |
| Łazienka | 10 cm lub 10/15 cm | Większy komfort oraz wyższa temperatura oczekiwana przez użytkowników |
| Pas przy dużych oknach | 10 cm | Ograniczenie chłodnego pasa przy przeszkleniu |
| Wiatrołap i strefa przy drzwiach | 10 cm | Większe straty i częste wychładzanie pomieszczenia |
| Pomieszczenie gospodarcze | 15 cm lub więcej | Zwykle niższe wymagania dotyczące komfortu |
W wielu projektach rozsądny jest układ mieszany. Rury prowadzi się co 10 cm w pasie brzegowym przy oknach i ścianach zewnętrznych, a dalej przechodzi na 15 cm. Taki schemat dobrze wykorzystuje materiał, a jednocześnie wzmacnia miejsca, w których podłoga rzeczywiście musi oddać więcej ciepła.
Przy oknach tarasowych nie należy jednak układać rury bezpośrednio przy ramie. Trzeba zostawić odstęp wynikający z projektu i technologii montażu. W strefach, w których staną stałe szafy, wanna bez nóżek albo zabudowa kuchenna, rur zwykle się nie prowadzi, ponieważ ciepło nie ma tam jak efektywnie przejść do pomieszczenia.
Jak rozstaw wpływa na pętle i hydraulikę instalacji
Gęstsze ułożenie rur oznacza nie tylko większą moc, lecz także dłuższe pętle. Przykładowo, na powierzchni 10 m² rozstaw 10 cm wymaga około 100 m rury, natomiast przy 15 cm będzie to około 67 m. Po doliczeniu odcinka od rozdzielacza do pomieszczenia łatwo zbliżyć się do granicy, przy której jedna pętla zaczyna stawiać zbyt duży opór przepływu.
Dla popularnej rury 16 × 2 mm często projektuje się pętle o długości około 80-100 m, ale dokładna wartość zależy od średnicy rury, przepływu, pompy i przyjętych parametrów. Nie powinno się dzielić instalacji wyłącznie według powierzchni. Liczy się także równowaga hydrauliczna, czyli możliwość ustawienia odpowiednich przepływów na wszystkich obiegach.
Jeżeli jedna pętla będzie znacznie dłuższa od pozostałych, może grzać słabiej albo wymagać mocnego przymknięcia krótszych obiegów. Dlatego przy większym pomieszczeniu lepiej zaplanować dwie podobne pętle niż jedną bardzo długą. To detal, którego nie widać po zalaniu jastrychu, ale później decyduje o łatwości regulacji.
Nie każdy materiał wykończeniowy lubi ten sam układ
Płytki ceramiczne i kamień mają niski opór cieplny, dlatego dobrze przekazują energię z jastrychu do pomieszczenia. Przy takim wykończeniu rozstaw 15 cm często pozwala uzyskać dobry efekt w nowym, ocieplonym budynku. W kartach doboru systemów producenci pokazują przykładowo, że przy rozstawie 15 cm i parametrach 40/30°C można osiągać około 70 W/m² przy płytkach, ale jest to wartość zależna od całej konstrukcji podłogi.
Panele, deski warstwowe i wykładziny stawiają większy opór. Nie oznacza to, że nie można ich stosować z podłogówką, lecz trzeba sprawdzić deklarowany opór cieplny okładziny. Przy drewnie lub grubych panelach rozstaw 10 cm może pomóc utrzymać wymaganą moc bez podnoszenia temperatury zasilania.
Trzeba też pilnować temperatury powierzchni. Zgodnie z zasadami projektowania opartymi na PN-EN 1264 przyjmuje się zwykle maksymalnie 29°C w strefie stałego pobytu, do 33°C w łazience i do 35°C w strefach brzegowych. Gęstsze rury nie są pozwoleniem na przegrzewanie podłogi. Mają pomóc rozłożyć moc równomierniej.
Najczęstsze błędy przy wyborze 10 lub 15 cm
- Jeden rozstaw w całym domu bez analizy strat ciepła. Salon z dużym przeszkleniem i mała sypialnia nie muszą mieć identycznego układu.
- Dobór wyłącznie pod źródło ciepła. Pompa ciepła nie zawsze wymaga 10 cm, jeśli budynek ma niskie zapotrzebowanie i poprawnie policzone obiegi.
- Ignorowanie okładziny. Drewno lub grube panele mogą ograniczyć moc bardziej niż sama zmiana rozstawu z 15 na 10 cm ją zwiększy.
- Zbyt długie pętle, które powodują problemy z przepływem i regulacją.
- Brak stref brzegowych przy dużych oknach, narożnikach i drzwiach tarasowych.
- Układanie rur pod stałą zabudową, gdzie ciepło nie ma właściwego ujścia.
Najbardziej ryzykowna jest decyzja podjęta na podstawie samego hasła, że „im gęściej, tym lepiej”. W praktyce zbyt gęsty układ może zwiększyć koszt, skomplikować rozdzielacz i nie dać żadnej odczuwalnej korzyści, jeśli moc została już pokryta z zapasem.
Moja praktyczna rekomendacja dla domu jednorodzinnego
W typowym, dobrze ocieplonym domu przyjąłbym 15 cm jako punkt wyjścia dla większości pokoi i salonów. Rozstaw 10 cm zastosowałbym przy dużych przeszkleniach, w łazienkach, wiatrołapie oraz tam, gdzie obliczenia pokazują większe zapotrzebowanie na ciepło.
Jeśli budynek jest starszy, ma słabą izolację albo planowana okładzina mocno ogranicza przepływ ciepła, sam wybór gęstszego rozstawu nie rozwiąże problemu. Najpierw trzeba sprawdzić straty pomieszczeń, grubość izolacji, temperaturę zasilania i maksymalną moc możliwą do oddania przez podłogę.
Przed wykonaniem instalacji poprosiłbym o rzut z zaznaczonymi pętlami, ich długościami, rozstawem oraz przepływami na rozdzielaczu. Taki dokument kosztuje mniej niż późniejsze kucie jastrychu. Dobrze zaprojektowane połączenie rozstawu 10 i 15 cm zwykle daje lepszy bilans niż bezrefleksyjne układanie rur co 10 cm na całej powierzchni.
Najkrócej mówiąc, 15 cm wygrywa ekonomią i uniwersalnością, natomiast 10 cm daje większy zapas mocy i lepszy komfort w wymagających strefach. Ostateczną decyzję powinien potwierdzić projekt, a nie sama nazwa źródła ciepła czy opinia wykonawcy.
