Źle rozmieszczone lub za krótko zakotwione łączniki potrafią zepsuć nawet starannie przyklejone ocieplenie. Prawidłowy schemat kołkowania styropianu pokazuje nie tylko liczbę mocowań, lecz także ich położenie, głębokość osadzenia i sposób dopasowania do rodzaju muru. Poniżej wyjaśniam, jak zaplanować pracę, dobrać kołki i uniknąć typowych błędów na elewacji.
Najważniejsze zasady dobrego mocowania styropianu
- Minimum 4 łączniki na 1 m² to wartość orientacyjna, a przy narożnikach i silnym wietrze zwykle potrzeba ich więcej.
- Długość kołka musi uwzględniać grubość styropianu, kleju, starych warstw oraz wymaganą głębokość zakotwienia.
- Styropian najpierw się klei, a kołkuje dopiero po związaniu zaprawy, zazwyczaj po co najmniej 48 godzinach.
- Schemat T lub W dobiera się do projektu, rodzaju płyt, wysokości budynku i obciążenia wiatrem.
- Talerzyk powinien być zlicowany z powierzchnią płyty albo zagłębiony i zamknięty zaślepką z materiału izolacyjnego.

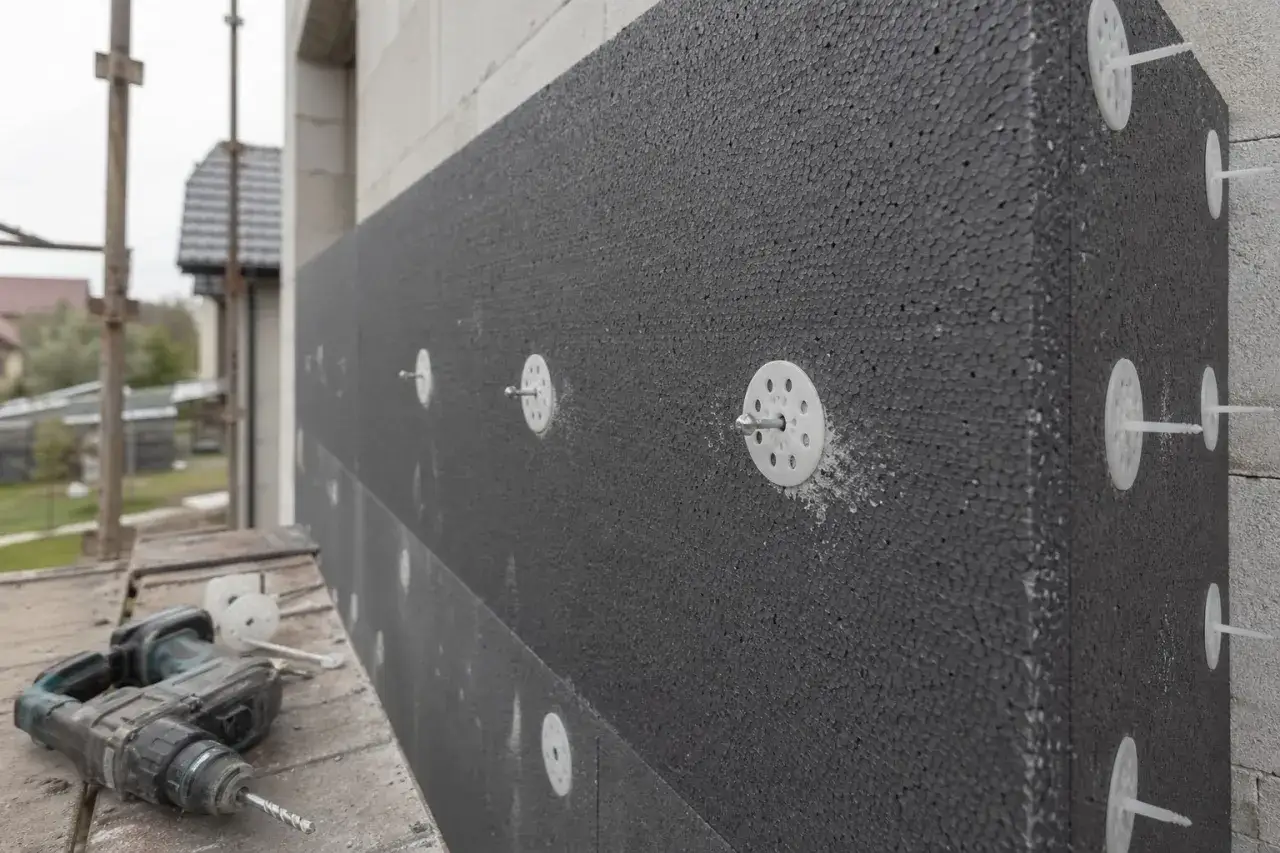

Co pokazuje schemat kołkowania styropianu
Kołki talerzykowe pełnią funkcję mechanicznego zabezpieczenia płyt przed ssaniem wiatru i przesuwaniem się izolacji. Nie zastępują kleju. To zaprawa zapewnia równomierne przyleganie styropianu do muru, a łączniki stabilizują cały układ w czasie eksploatacji.
Na schematach spotkasz najczęściej dwa układy. W wariancie T mocowania znajdują się przy stykach płyt oraz dodatkowo w ich części środkowej. W wariancie W umieszcza się je w pełnych fragmentach płyt, blisko narożników, naprzemiennie względem sąsiednich arkuszy.
Nie traktuję tych oznaczeń jako uniwersalnego przepisu dla każdej ściany. Schemat z projektu systemu ociepleń ma pierwszeństwo, ponieważ liczba łączników zależy od wysokości budynku, strefy wiatrowej, rodzaju podłoża i położenia na elewacji.
Prosty zapis układu mocowań
Można wyobrazić sobie płytę jako prostokąt. W schemacie T łączniki „zszywają” miejsca styku płyt i dodatkowo stabilizują środek. W schemacie W mocowania są przesunięte do pełnych pól płyt, dzięki czemu ogranicza się ryzyko wyrwania krawędzi.
Najważniejsza zasada pozostaje ta sama: łącznik ma stabilizować płytę i jej krawędzie, ale nie może rozrywać styropianu ani tworzyć widocznych punktowych nierówności.
Jak dobrać kołki do styropianu i rodzaju ściany
Łącznik dobiera się do dwóch elementów: materiału izolacyjnego i podłoża. Innego kołka wymaga beton, innego pustak ceramiczny, a jeszcze innego beton komórkowy. Na opakowaniu powinno być jasno wskazane, do jakiej kategorii podłoża przeznaczony jest dany produkt.
| Podłoże | Na co zwrócić uwagę | Praktyczna wskazówka |
|---|---|---|
| Beton i cegła pełna | Stabilne zakotwienie, zwykle standardowy łącznik do podłoży pełnych | Otwór można wiercić z udarem, zgodnie z instrukcją producenta |
| Pustak ceramiczny | Nie wolno niepotrzebnie kruszyć przegród | Najczęściej wierci się bez udaru |
| Beton komórkowy | Potrzebny jest łącznik przeznaczony do podłoży lekkich | Stosuje się wiercenie bez udaru i właściwe dla produktu wiertło |
| Styropian grafitowy lub gruby | Istotne jest ograniczenie mostków cieplnych | Dobrze sprawdza się montaż zagłębiony z zaślepką styropianową |
Do styropianu stosuje się łączniki z trzpieniem z tworzywa, tworzywa wzmocnionego włóknem szklanym albo stali, jeśli dopuszcza to konkretny system. Średnica talerzyka wynosi zwykle co najmniej 60 mm, ale zawsze sprawdzam parametr podany przez producenta danego łącznika.
Przeczytaj również: Pleśń w piwnicy - jak znaleźć przyczynę i pozbyć się problemu
Jak obliczyć długość kołka
Prosty wzór „grubość styropianu plus 5 cm” bywa pomocny tylko przy nowych, równych ścianach. Dokładniej długość łącznika powinna uwzględniać grubość izolacji, warstwę kleju, stare tynki oraz wymaganą głębokość zakotwienia w murze.
Przykładowo przy styropianie o grubości 20 cm, około 1 cm kleju, 1,5 cm starego tynku i 6 cm zakotwienia otrzymujemy minimum 27,5 cm. W takim przypadku wybiera się najbliższy większy rozmiar, na przykład 280 mm, o ile pasuje do konkretnego systemu.
Nie warto skracać kołka „na oko”. Zbyt małe zakotwienie osłabia mocowanie, a zbyt długi łącznik może trafić w niewłaściwą strefę muru albo niepotrzebnie podnieść koszt ocieplenia.
Ile kołków na metr kwadratowy i gdzie je umieścić
W centralnej części elewacji przyjmuje się najczęściej 4-6 łączników na 1 m². Minimalna liczba nie powinna być niższa niż 4 sztuki na metr kwadratowy, chyba że dokumentacja konkretnego systemu wprowadza inne wymagania.
Przy narożnikach budynku, krawędziach ścian i wokół otworów okiennych obciążenie wiatrem jest większe. W tych miejscach stosuje się często 6-8 sztuk na 1 m², lecz ostateczne zagęszczenie powinno wynikać z projektu. Strefa brzegowa ma zwykle około 1-2 m szerokości, zależnie od budynku i lokalizacji.
| Miejsce na elewacji | Typowe zagęszczenie | Dlaczego |
|---|---|---|
| Środek ściany | 4-6 szt./m² | Standardowe obciążenie wiatrem |
| Pas przy narożniku budynku | 6-8 szt./m² lub zgodnie z projektem | Silniejsze ssanie wiatru |
| Okolice okien i drzwi | Zagęszczenie według systemu | Większe ryzyko pracy płyt i pęknięć |
| Wysoki budynek lub trudna lokalizacja | Według obliczeń projektowych | Decyduje obciążenie wiatrem |
Skrajnych łączników nie umieszcza się przy samej krawędzi budynku. W wytycznych ETICS przyjmuje się, że powinny znajdować się co najmniej 10 cm od naroża budynku. Trzeba też pilnować, aby nie wiercić zbyt blisko krawędzi płyty, bo talerzyk może wtedy wykruszyć materiał.

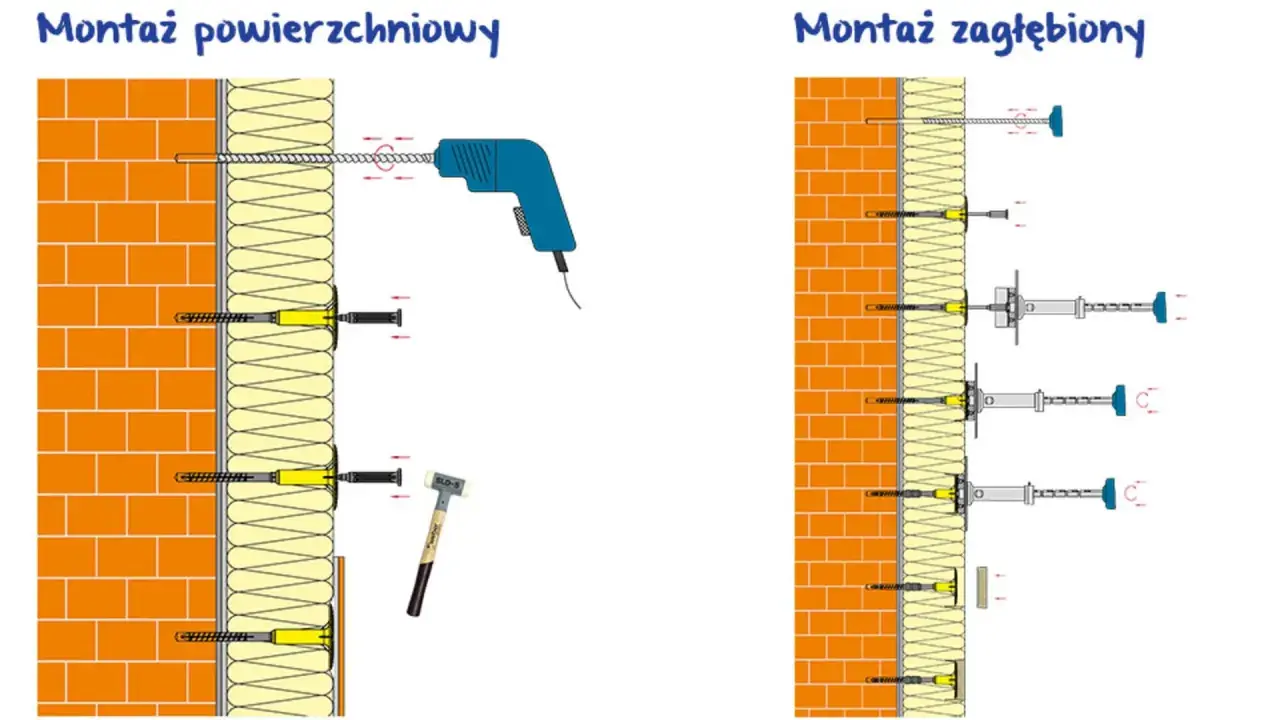

Kołkowanie styropianu krok po kroku
Najpierw płyty trzeba prawidłowo przykleić i wyrównać. Kołkowanie wykonuje się dopiero po związaniu kleju, zazwyczaj nie wcześniej niż po 48 godzinach, choć temperatura, wilgotność i zalecenia producenta mogą ten czas zmienić.
- Sprawdź powierzchnię płyt. Usuń wystające fragmenty kleju i zaznacz miejsca mocowania zgodnie ze schematem T lub W.
- Wywierć otwory prostopadle do ściany. Średnica wiertła musi odpowiadać wybranemu łącznikowi.
- Dopasuj tryb wiercenia do podłoża. W pustakach ceramicznych i betonie komórkowym zwykle wyłącza się udar, aby nie osłabić materiału.
- Oczyść otwór z pyłu. Zanieczyszczenia mogą ograniczyć prawidłowe rozparcie kołka.
- Włóż korpus łącznika przez styropian i osadź go w murze na wymaganą głębokość.
- Wkręć albo wbij trzpień, zależnie od konstrukcji produktu. Nie uderzaj zbyt mocno, bo można zgnieść izolację.
- Sprawdź talerzyk. Powinien być zlicowany z powierzchnią styropianu lub lekko zagłębiony w przygotowanym gnieździe.
- Zamknij zagłębienia zaślepkami z odpowiedniego materiału izolacyjnego, jeśli zastosowano montaż termodyblami.
Przy montażu powierzchniowym talerzyk nie powinien wystawać ponad płytę. Zbyt głębokie wbicie także jest błędem, ponieważ osłabia styropian i może później doprowadzić do tak zwanego efektu biedronki, czyli odznaczania się mocowań pod tynkiem.
Błędy, przez które elewacja traci trwałość
Najczęściej spotykam sytuację, w której wykonawca skupia się na samej liczbie kołków, a pomija ich jakość i położenie. Osiem źle osadzonych łączników nie daje lepszego efektu niż sześć dobranych do systemu i prawidłowo zakotwionych.
- Kołkowanie przed związaniem kleju może przesunąć lub odspoić płyty.
- Za krótkie łączniki nie osiągają wymaganej głębokości w murze.
- Wiercenie z udarem w pustaku może zniszczyć cienkie przegrody i zmniejszyć nośność mocowania.
- Brudny otwór utrudnia prawidłowe rozparcie tulei.
- Talerzyki wystające ponad styropian tworzą nierówności pod warstwą zbrojoną.
- Zbyt głęboko zagłębione kołki zwiększają ryzyko mostków cieplnych i widocznych przebarwień.
- Jednakowa liczba mocowań na całej ścianie ignoruje większe obciążenia przy narożnikach.
- Kołkowanie bez klejenia nie zastępuje prawidłowego przyklejenia płyt do podłoża.
Przed zatopieniem siatki warto przejść całą elewację z łatą i dłonią. Każdy wystający talerzyk, luźny kołek albo zbyt głębokie gniazdo będzie później trudniejsze do naprawy, a tynk nie ukryje wszystkich niedoskonałości.
Co sprawdzić, zanim elewacja zniknie pod siatką
Dobry schemat kołkowania to połączenie właściwego rozstawu, odpowiedniego łącznika i poprawnego wykonania otworów. Przed rozpoczęciem prac sprawdzam przede wszystkim rodzaj muru, wymaganą głębokość zakotwienia i strefy brzegowe, a dopiero później zamawiam konkretną długość oraz liczbę kołków.
Jeżeli projekt ocieplenia przewiduje inną liczbę mocowań niż ogólne wartości 4-8 sztuk na metr kwadratowy, projekt ma pierwszeństwo. Przy starym, nierównym albo osłabionym podłożu rozsądniej wykonać próbę wyrywania łączników niż zgadywać, czy wybrany produkt utrzyma warstwę izolacji.
Po prawidłowym osadzeniu łączników można przygotować warstwę zbrojoną. Największą różnicę robią tu nie efektowne dodatki, lecz równa powierzchnia, czyste podłoże i konsekwentne trzymanie się systemu, bo właśnie te trzy elementy decydują o trwałości oraz wyglądzie gotowej elewacji.
