Masz sprawny kocioł węglowy, ale chcesz wygodniej ogrzewać dom gazem? Dylemat, jak podłączyć piec gazowy z piecem węglowym, nie sprowadza się do dołożenia dwóch rur, ponieważ oba źródła ciepła mogą pracować w różnych układach ciśnieniowych i wymagają osobnych zabezpieczeń. Pokażę, które schematy mają sens, jak wygląda montaż, ile może kosztować modernizacja i czego absolutnie nie robić.
Najkrótsza droga do bezpiecznej kotłowni hybrydowej
- Nie łącz kotłów bezpośrednio, jeśli jeden pracuje w układzie otwartym, a drugi w zamkniętym.
- Najczęściej stosuje się wymiennik płytowy albo odpowiednio dobrany bufor ciepła.
- Każde źródło powinno mieć własną pompę, zawór zwrotny i zabezpieczenia.
- Kocioł węglowy musi mieć ochronę przed przegrzaniem i zbyt niską temperaturą powrotu.
- Oba urządzenia wymagają właściwego odprowadzenia spalin, wentylacji i przeglądów.
Zacznij od rozpoznania istniejącej instalacji
Zanim wybierzesz schemat, sprawdź, jak działa obecna kotłownia. Najważniejsza informacja dotyczy tego, czy kocioł węglowy pracuje w układzie otwartym, z naczyniem wzbiorczym umieszczonym zwykle na poddaszu, czy w układzie zamkniętym z naczyniem przeponowym.
W starszych domach kocioł na paliwo stałe zazwyczaj jest połączony z instalacją otwartą. Nowoczesny kocioł gazowy najczęściej wymaga układu zamkniętego i ciśnienia roboczego określonego przez producenta. Takich obiegów nie należy łączyć bezpośrednio, ponieważ różnią się sposobem zabezpieczenia przed wzrostem ciśnienia.
| Co sprawdzić | Dlaczego ma znaczenie |
|---|---|
| Typ układu grzewczego | Decyduje, czy potrzebny będzie wymiennik lub bufor z separacją obiegów. |
| Moc i model obu kotłów | Pozwala dobrać przepływy, średnice rur, pompy i wymiennik. |
| Rodzaj instalacji odbiorczej | Grzejniki i podłogówka mogą wymagać różnych temperatur oraz zaworów mieszających. |
| Stan rur i grzejników | Stara, zamulona instalacja może ograniczać przepływ po modernizacji. |
| Przewody kominowe i wentylacja | Każdy kocioł musi mieć bezpieczne warunki spalania i odprowadzania spalin. |
Sprawdź też instrukcję konkretnego kotła gazowego. Niektóre urządzenia mogą współpracować z instalacją otwartą przez dodatkowy wymiennik, ale inne wymagają wyłącznie układu zamkniętego. Instrukcja producenta jest ważniejsza niż uniwersalny schemat znaleziony w internecie.
Dwa poprawne sposoby rozdzielenia źródeł ciepła

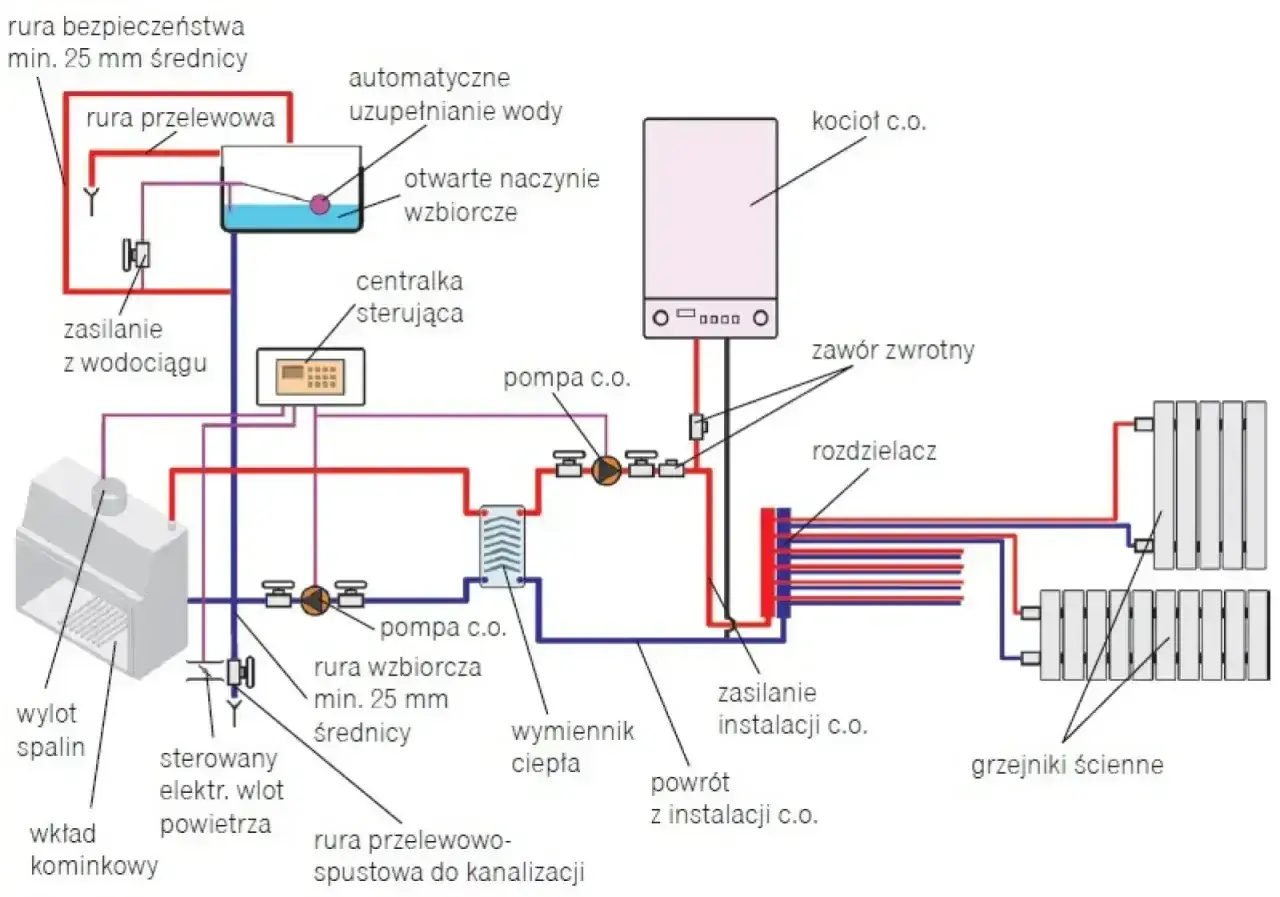

Wymiennik płytowy dla dwóch niezależnych obiegów
To najczęstsze rozwiązanie przy modernizacji starej kotłowni. Kocioł węglowy pozostaje w swoim obiegu otwartym, a kocioł gazowy i instalacja centralnego ogrzewania pracują po stronie zamkniętej. Wymiennik przekazuje energię między obiegami, ale woda z obu stron się nie miesza.
Po stronie kotła węglowego powinny znaleźć się między innymi pompa, naczynie otwarte, zabezpieczenie przed przegrzaniem oraz ochrona powrotu. Po stronie gazowej montuje się grupę bezpieczeństwa, naczynie przeponowe, odpowietrznik i osobną pompę, jeśli nie zapewnia jej sam kocioł.
Wymiennik trzeba dobrać do rzeczywistej mocy oraz temperatur zasilania i powrotu. Zbyt mały model ograniczy przepływ i obniży temperaturę w instalacji, dlatego nie dobierałbym go wyłącznie po średnicy króćców.
Przeczytaj również: Spaliny z pieca gazowego - co oznacza biała para i zapach?
Bufor ciepła jako centrum instalacji
Bufor pozwala magazynować nadmiar energii z kotła węglowego i oddawać ją później do grzejników. Dobrze sprawdza się wtedy, gdy kocioł stałopalny ma większą moc, dom ma kilka obiegów grzewczych albo zależy Ci na rzadszym rozpalaniu.
Trzeba jednak uważać na częste uproszczenie. Sam bufor nie zawsze rozdziela układ otwarty od zamkniętego. Jeśli kocioł węglowy pracuje w układzie otwartym, potrzebny jest bufor z odpowiednią wężownicą albo dodatkowy wymiennik. Bufor bez separacji może być stosowany tylko wtedy, gdy sposób połączenia dopuszczają producenci obu kotłów, a wszystkie zabezpieczenia zostały prawidłowo zaprojektowane.
| Rozwiązanie | Największa zaleta | Ograniczenie | Orientacyjny koszt modernizacji |
|---|---|---|---|
| Wymiennik płytowy | Łatwo rozdziela obieg otwarty i zamknięty. | Wymaga dwóch pomp i dobrego sterowania. | 5000-12 000 zł, bez zakupu kotła gazowego |
| Bufor 300-500 l | Magazynuje ciepło i stabilizuje pracę kotła węglowego. | Zajmuje dużo miejsca i zwiększa koszt instalacji. | 10 000-20 000 zł z osprzętem i montażem |
Podane kwoty są orientacyjne dla rynku w 2026 roku i zależą od zakresu przeróbek, regionu oraz jakości armatury. Do tego może dojść 2000-6000 zł za wkład kominowy lub niezależny system spalinowy, jeśli istniejący przewód nie nadaje się do kotła gazowego.
Montaż krok po kroku wygląda tak
Nie podaję jednej uniwersalnej średnicy rury ani gotowego rysunku do skopiowania, bo dobór zależy od mocy, długości przewodów i rodzaju odbiorników. Sama kolejność prac zwykle wygląda jednak następująco.
- Wykonuje się projekt połączenia z zaznaczeniem obiegu otwartego, zamkniętego, pomp, zaworów i zabezpieczeń.
- Wydziela się obiegi kotłów. Kocioł węglowy otrzymuje własną pompę i zabezpieczenia, a gazowy pracuje według wymagań producenta.
- Montuje się wymiennik lub bufor w miejscu dostępnym do czyszczenia, odpowietrzania i serwisowania.
- Dodaje się zawory zwrotne, które blokują przepływ wody przez niepracujący kocioł.
- Montuje się zawór ochrony powrotu po stronie kotła stałopalnego. Chroni on urządzenie przed kondensacją, korozją i smołowaniem.
- Podłącza się automatykę sterującą pompami, temperaturą bufora i wyborem źródła ciepła.
- Wykonuje się płukanie, próbę szczelności i regulację przepływów przed uruchomieniem instalacji.
Ważne jest także prawidłowe prowadzenie rur. Przewody przy kotle węglowym powinny być wykonane z materiałów odpornych na temperaturę, a wszystkie gorące odcinki trzeba zaizolować cieplnie. Dzięki temu mniej energii ucieka do kotłowni, a sterowanie instalacją jest stabilniejsze.
Podłączenie gazu, przewodu spalinowego i pierwsze uruchomienie kotła gazowego powinien wykonać uprawniony instalator lub serwis wskazany przez producenta. Przy paliwie stałym również nie ograniczałbym się do pracy hydraulika, ponieważ błędne zabezpieczenie kotła może doprowadzić do zagotowania wody.
Sterowanie decyduje, który kocioł pracuje
Dobrze wykonana hydraulika nie wystarczy, jeśli automatyka pozwala obu źródłom bezładnie tłoczyć wodę w tę samą stronę. Najprostszy tryb polega na tym, że kocioł gazowy uruchamia się wtedy, gdy kocioł węglowy wygasa albo temperatura w buforze spada poniżej ustalonego poziomu.
W praktyce stosuje się sterownik kotłowni, czujniki temperatury oraz przekaźniki sterujące pompami. W bardziej rozbudowanym układzie można ustawić priorytet kotła gazowego, harmonogram pracy, ochronę przed zamarzaniem i osobne temperatury dla grzejników oraz ogrzewania podłogowego.
- Zawory zwrotne blokują cofanie się wody przez wyłączony kocioł.
- Czujnik temperatury bufora informuje, kiedy trzeba uruchomić drugie źródło.
- Zawór mieszający obniża temperaturę wody kierowanej do podłogówki.
- Awaryjne zasilanie pomp może pomóc przy krótkiej przerwie w dostawie prądu, ale nie zastępuje zabezpieczeń kotła stałopalnego.
Nie zakładałbym, że praca obu kotłów jednocześnie zawsze jest korzystna. Przy małym zapotrzebowaniu na ciepło może prowadzić do przegrzewania bufora, częstego taktowania kotła gazowego i niepotrzebnych strat. Najlepiej ustalić jeden logiczny tryb pracy, na przykład węgiel jako źródło podstawowe, a gaz jako automatyczne wsparcie.
Kominy, wentylacja i formalności mają równie duże znaczenie
Kocioł węglowy i gazowy nie powinny korzystać z tego samego przewodu dymowego. Urządzenie na paliwo stałe wymaga własnego przewodu kominowego, natomiast kocioł gazowy musi mieć system spalinowy zgodny z jego typem i instrukcją. W przypadku kotła kondensacyjnego dochodzi jeszcze odprowadzenie kondensatu.
Pomieszczenie kotłowni musi mieć sprawną wentylację oraz dopływ powietrza do spalania. Nie wolno zasłaniać kratek wentylacyjnych ani zastępować ich wentylatorem wyciągowym bez analizy całego układu, ponieważ może to zaburzyć ciąg kominowy i powodować cofanie spalin.
Przed modernizacją sprawdź również lokalną uchwałę antysmogową. W niektórych województwach eksploatacja starych kotłów na paliwo stałe jest ograniczona albo zakazana, niezależnie od tego, czy instalacja hydrauliczna działa poprawnie.
W kotłowni przydadzą się czujniki dymu i tlenku węgla, a przy instalacji gazowej także czujnik gazu dobrany do rodzaju paliwa. Nie zastępują one przeglądów, ale mogą szybciej ostrzec o awarii. Po zakończeniu prac warto zachować schemat instalacji, protokół próby szczelności i dokumentację uruchomienia.
Przed pierwszym rozpaleniem sprawdź te punkty
- Czy każdy kocioł ma własne i prawidłowo dobrane zabezpieczenia?
- Czy układ otwarty i zamknięty są rozdzielone wymiennikiem albo rozwiązaniem dopuszczonym przez producentów?
- Czy pompy mają właściwy kierunek przepływu, a zawory zwrotne zostały zamontowane zgodnie ze strzałkami?
- Czy działa ochrona powrotu kotła węglowego?
- Czy instalacja została odpowietrzona, przepłukana i wyregulowana?
- Czy oba kotły mają niezależne, sprawne przewody spalinowe?
- Czy sterownik wie, kiedy wyłączyć jeden kocioł i uruchomić drugi?
- Czy kocioł gazowy został uruchomiony przez uprawniony serwis?
Moja praktyczna rekomendacja jest prosta. Przy starym kotle węglowym w układzie otwartym najbezpieczniej zacząć od rozdzielenia obiegów wymiennikiem płytowym, a bufor wybierać wtedy, gdy rzeczywiście potrzebujesz magazynowania ciepła. Dobrze zaprojektowana kotłownia hybrydowa ma działać przewidywalnie, oszczędnie i bez ręcznego przestawiania zaworów za każdym razem, gdy zmienia się źródło ogrzewania.
