Pompa może mieć odpowiednią moc, a mimo to pracować głośno, często się włączać albo nie dogrzewać domu, jeśli jej podłączenie wykonano bez dopasowania do budynku. W tym poradniku pokazuję, jak połączyć urządzenie z instalacją ogrzewania, zasobnikiem c.w.u., zasilaniem elektrycznym i automatyką, a także ile może kosztować montaż oraz których błędów szczególnie unikać.
Prawidłowe podłączenie decyduje o wydajności i trwałości całego systemu
- Typ pompy wpływa na sposób wykonania instalacji, szczególnie w wariancie monoblok i split.
- Podłogówka zwykle współpracuje z pompą łatwiej niż tradycyjne grzejniki wymagające wysokiej temperatury.
- Obwód elektryczny powinien być dobrany według dokumentacji producenta, a nie na oko.
- Bufor nie zawsze jest potrzebny. Jego zastosowanie zależy od przepływu, liczby obiegów i sposobu pracy instalacji.
- Orientacyjny koszt samego podłączenia wynosi najczęściej od 6 000 do 20 000 zł, zależnie od zakresu prac.
Najpierw dopasuj pompę do budynku i instalacji
Zanim instalator zacznie prowadzić rury i przewody, trzeba sprawdzić, czy wybrana pompa pasuje do zapotrzebowania cieplnego domu. Sama powierzchnia budynku nie wystarcza. Znaczenie mają także izolacja przegród, rodzaj wentylacji, temperatura zasilania oraz stan istniejących grzejników.
Najlepiej oprzeć dobór na obliczeniach zapotrzebowania cieplnego. Pompa o mocy 12 kW w domu potrzebującym 6 kW nie będzie rozsądnym wyborem tylko dlatego, że zapewni większy zapas. Przewymiarowane urządzenie może częściej taktować, czyli uruchamiać się i wyłączać, co pogarsza komfort oraz zwiększa zużycie podzespołów.
Monoblok czy split
W pompie typu monoblok cały obieg chłodniczy znajduje się w jednostce zewnętrznej. Do budynku prowadzi się przewody wodne, zasilanie i przewody sterujące. Trzeba jednak dobrze zabezpieczyć zewnętrzny odcinek instalacji przed zamarznięciem. Stosuje się między innymi odpowiednią izolację, zawory antyzamrożeniowe albo roztwór glikolu, jeśli przewiduje to projekt.
W układzie split między jednostką zewnętrzną a wewnętrzną biegną przewody z czynnikiem chłodniczym. Ich wykonanie, próba szczelności i uruchomienie wymagają osoby z odpowiednimi uprawnieniami F-gazowymi. To nie jest etap dla domowego majsterkowicza, nawet jeśli samo urządzenie wygląda podobnie do klimatyzatora.
Sprawdź odbiorniki ciepła
Pompa ciepła działa najoszczędniej przy niskiej temperaturze zasilania, zwykle około 30-40°C. Z tego powodu ogrzewanie podłogowe jest dla niej naturalnym partnerem. Grzejniki również mogą współpracować z takim źródłem, ale trzeba sprawdzić, czy oddadzą wystarczającą ilość ciepła przy niższej temperaturze.
Jeżeli stary budynek wymaga zasilania grzejników na poziomie 60-70°C, rachunki mogą być wyższe, a sprawność urządzenia niższa. Czasem wystarczy wymiana części grzejników na większe, poprawa izolacji albo korekta przepływów. Nie zawsze trzeba od razu kuć wszystkie podłogi, ale decyzja powinna wynikać z konkretnej analizy.
Podłączenie hydrauliczne wymaga więcej niż dwóch rur

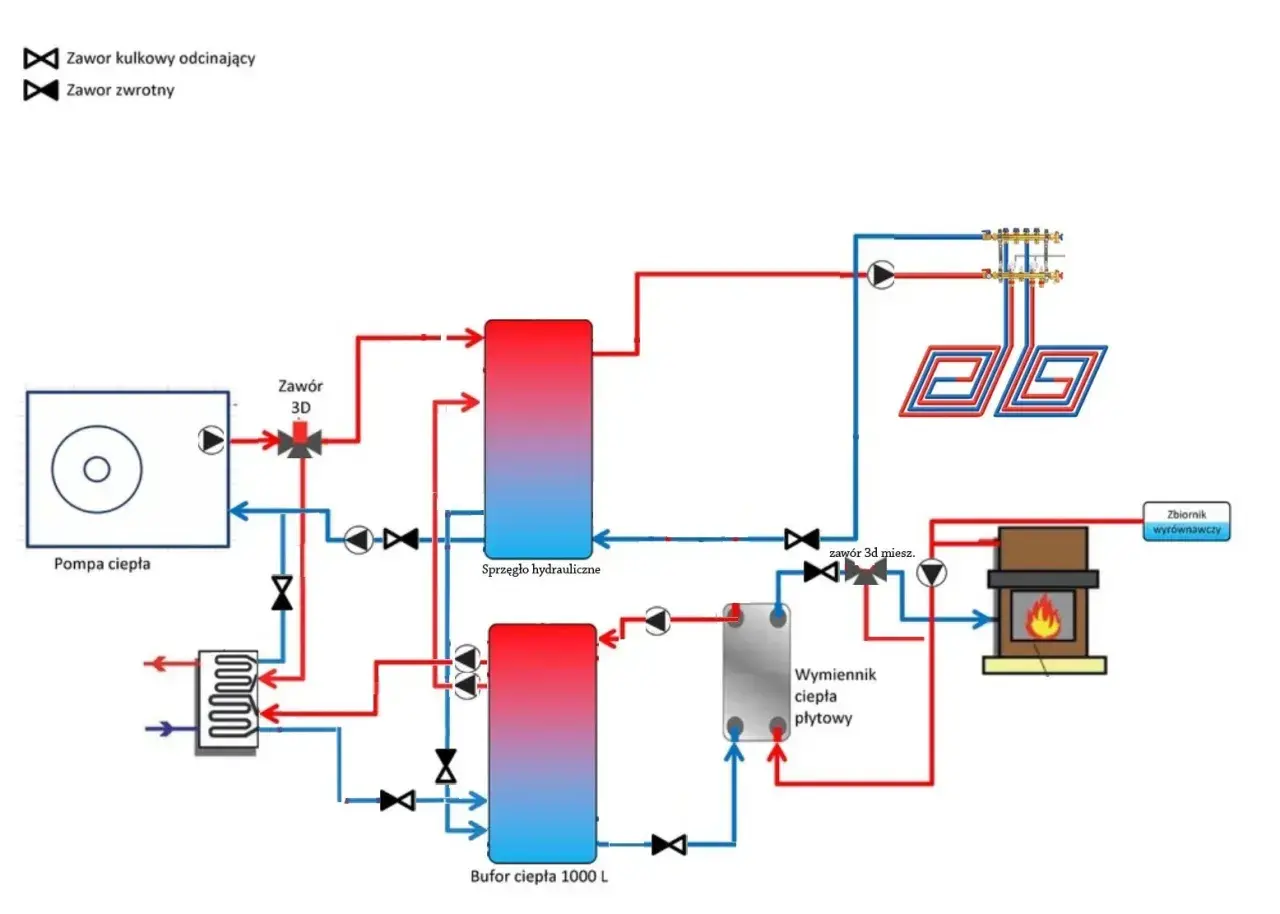

Najprostszy schemat obejmuje przewód zasilający instalację grzewczą, przewód powrotny, filtr, zawory odcinające, naczynie przeponowe, odpowietrzenie oraz elementy bezpieczeństwa. W praktyce układ rozbudowuje się o zasobnik c.w.u., pompę obiegową, zawór trójdrogowy i czasem bufor.
Średnice rur dobiera się do wymaganego przepływu, a nie tylko do króćców urządzenia. Zbyt małe przewody powodują większe opory hydrauliczne, hałas i problemy z osiągnięciem przepływu wymaganego przez producenta. Zbyt długie odcinki prowadzone bez właściwej izolacji będą z kolei niepotrzebnie traciły ciepło.
Zasobnik c.w.u. i bufor
Zasobnik ciepłej wody powinien mieć wężownicę przystosowaną do pracy z pompą ciepła. Wężownica z kotła wysokotemperaturowego może mieć zbyt małą powierzchnię, przez co podgrzewanie wody będzie trwało długo. Dla typowej rodziny często stosuje się zbiornik o pojemności 200-300 litrów, ale dobór zależy od liczby mieszkańców i zwyczajów kąpielowych.
Bufor jest potrzebny przede wszystkim wtedy, gdy instalacja ma wiele obiegów, siłowniki zamykają część pętli albo producent wymaga zapewnienia minimalnej pojemności wodnej. W prostym domu z ogrzewaniem podłogowym jego montaż może być zbędny. Zbyt duży bufor zwiększa koszty, zajmuje miejsce i może powodować dodatkowe straty ciepła.
Elementy, o których często się zapomina
- Separator zanieczyszczeń i filtr magnetyczny chronią wymiennik oraz pompy obiegowe przed osadami z instalacji.
- Odpowietrzniki pomagają usunąć powietrze, które może powodować szumy i nierówną pracę obiegów.
- Zawory serwisowe umożliwiają odcięcie urządzenia bez opróżniania całego systemu.
- Odpływ skroplin jest szczególnie ważny przy jednostce zewnętrznej, która podczas odszraniania może odprowadzać kilka litrów wody na godzinę.
- Izolacja rur powinna być odporna na warunki zewnętrzne i dopasowana do średnicy przewodów.
Z mojego doświadczenia wynika, że wiele późniejszych problemów zaczyna się od brudnej instalacji po remoncie. Przed uruchomieniem trzeba ją dokładnie przepłukać, napełnić właściwym medium i odpowietrzyć. Samo dolanie wody do rur nie oznacza jeszcze, że układ jest gotowy do pracy.
Instalacja elektryczna musi być zaplanowana osobno
Pompa ciepła nie powinna być podłączana do przypadkowego gniazda ani wspólnego obwodu z kuchenką, piekarnikiem czy ładowarką samochodu. Potrzebuje dedykowanego obwodu z odpowiednimi zabezpieczeniami, przewodem ochronnym i możliwością bezpiecznego odłączenia podczas serwisu.
Część małych urządzeń pracuje jednofazowo, natomiast większe modele mogą wymagać zasilania trójfazowego. Ostateczna decyzja wynika z instrukcji konkretnego modelu, mocy sprężarki, grzałki elektrycznej i innych odbiorników. Nie należy przyjmować, że każda pompa o tej samej mocy będzie miała identyczne wymagania.
Co powinien sprawdzić elektryk
- moc przyłączeniową budynku i zapas dla pozostałych urządzeń,
- stan rozdzielnicy oraz dostępne miejsce na aparaturę,
- przekrój i długość przewodów,
- zabezpieczenia nadprądowe i różnicowoprądowe zgodne z dokumentacją,
- ochronę przeciwprzepięciową oraz poprawność uziemienia,
- osobne zasilanie grzałki, jeśli urządzenie ją posiada,
- przewody komunikacyjne do sterownika, czujników i ewentualnej fotowoltaiki.
Jeśli budynek ma zbyt małą moc przyłączeniową, modernizacja instalacji po stronie właściciela może nie wystarczyć. Czasem trzeba złożyć wniosek do operatora sieci dystrybucyjnej o zwiększenie mocy albo zmianę warunków przyłączenia. Taka procedura może potrwać dłużej niż sam montaż urządzenia, dlatego sprawdzam ją jeszcze przed zamówieniem pompy.
Przy instalacji z fotowoltaiką warto zaplanować komunikację pompy z systemem zarządzania energią. Funkcja SG Ready lub podobne wejście sterujące może pozwolić na podgrzewanie wody wtedy, gdy dom produkuje nadwyżkę energii. Nie oznacza to jednak, że każda pompa automatycznie wykorzysta prąd z paneli bez dodatkowej konfiguracji.
Jak przebiega montaż i pierwsze uruchomienie
Profesjonalne podłączenie pompy ciepła można podzielić na kilka etapów. W nowym domu prace często zamykają się w 1-3 dniach, jeśli przygotowane są fundament, przewody i pomieszczenie techniczne. Modernizacja istniejącej kotłowni trwa zwykle dłużej, szczególnie gdy trzeba przerobić grzejniki, rozdzielacze lub rozdzielnicę elektryczną.
- Inwentaryzacja instalacji obejmuje sprawdzenie izolacji budynku, odbiorników ciepła, przyłącza elektrycznego i miejsca montażu.
- Ustawienie jednostki wymaga stabilnego podłoża, zachowania odległości serwisowych oraz zaplanowania odpływu wody z odszraniania.
- Wykonanie hydrauliki obejmuje połączenie pompy z ogrzewaniem, zasobnikiem c.w.u. i ewentualnym buforem.
- Wykonanie elektryki i automatyki polega na podłączeniu zasilania, czujników, sterownika i urządzeń dodatkowych.
- Płukanie oraz próby szczelności pozwalają wykryć wycieki i usunąć zanieczyszczenia przed uruchomieniem.
- Konfiguracja obejmuje krzywą grzewczą, harmonogram c.w.u., temperaturę maksymalną i współpracę z innymi źródłami.
- Odbiór powinien zakończyć się protokołem, instruktażem i przekazaniem dokumentacji.
Najważniejszym ustawieniem nie jest maksymalna temperatura, lecz dobrze dobrana krzywa grzewcza. Sterownik zmienia temperaturę wody zależnie od temperatury na zewnątrz. Zbyt wysoka krzywa podnosi rachunki, a zbyt niska powoduje niedogrzanie pomieszczeń.
Po uruchomieniu sprawdzam temperaturę zasilania i powrotu, przepływ, pracę pomp obiegowych oraz zachowanie urządzenia podczas odszraniania. Dobrze wykonany montaż nie kończy się w chwili pojawienia się pierwszego symbolu na wyświetlaczu.
Ile kosztuje podłączenie pompy ciepła
Cena zależy przede wszystkim od tego, czy instalacja powstaje w nowym domu, czy trzeba ją dopasować do starej kotłowni. Poniższe kwoty traktowałbym jako orientacyjne przedziały brutto, a nie gotowy cennik. W dużych miastach, przy trudnym dostępie lub rozbudowanej modernizacji koszt może być wyższy.
| Zakres prac | Orientacyjny koszt |
|---|---|
| Proste podłączenie hydrauliczne w nowym domu | 4 000-8 000 zł |
| Modernizacja istniejącej kotłowni | 8 000-18 000 zł |
| Dostosowanie rozdzielnicy i wykonanie obwodu | 1 500-6 000 zł |
| Fundament, stojak, odpływ skroplin i dodatkowa izolacja | 800-3 000 zł |
| Uruchomienie i konfiguracja, jeśli nie są w pakiecie | 500-1 500 zł |
W praktyce samo podłączenie może więc kosztować 6 000-20 000 zł. Ta kwota nie obejmuje ceny pompy, zasobnika, bufora ani ewentualnej wymiany grzejników. Przed podpisaniem umowy proszę o rozpisanie, czy oferta zawiera materiały, zabezpieczenia elektryczne, odpływ skroplin, próbę szczelności, uruchomienie i dokumentację gwarancyjną.
Przeczytaj również: Piec gazowy bez prądu - co zrobić i jaki UPS wybrać?
Najczęstsze błędy
- dobór mocy wyłącznie na podstawie metrażu,
- montaż zbyt małego zasobnika lub zbiornika z nieodpowiednią wężownicą,
- instalowanie bufora bez realnej potrzeby,
- podłączenie pompy do starej, niezweryfikowanej rozdzielnicy,
- brak ochrony rur monobloku przed zamarzaniem,
- ustawienie zbyt wysokiej temperatury zasilania,
- pominięcie płukania instalacji i filtra magnetycznego,
- brak dostępu serwisowego do jednostki oraz armatury.
Szczególnie ryzykowne jest przenoszenie gotowego schematu z internetu do innego budynku. Układ, który działa przy podłogówce i jednym obiegu, może zupełnie nie pasować do domu z grzejnikami, dwoma rozdzielaczami i dodatkowym kotłem. Schemat producenta jest punktem wyjścia, ale końcowe rozwiązanie powinno uwzględniać konkretną instalację.
Ostatnia kontrola przed pierwszą zimą
Przed odbiorem poproś o schemat hydrauliczny i elektryczny, protokół uruchomienia, instrukcję sterownika oraz potwierdzenie wykonania wymaganych prób. Sprawdź też, kto odpowiada za serwis i czy gwarancja wymaga przeglądów w określonych odstępach.
Przez pierwsze tygodnie zapisuj temperaturę w pomieszczeniach, zużycie energii i ustawienia krzywej grzewczej. Taka krótka obserwacja często pozwala skorygować pracę systemu bez kosztownych przeróbek. Dobre podłączenie to nie tylko poprawnie połączone rury, lecz także instalacja, którą można bezpiecznie serwisować i rozsądnie ustawić.
