Gdy temperatura na zewnątrz spada, pompa ciepła traci część swojej mocy, a budynek potrzebuje coraz więcej energii. Właśnie wtedy znaczenie ma punkt biwalentny, czyli granica, przy której do ogrzewania może dołączyć drugie źródło ciepła. Wyjaśniam, jak go rozumieć, jak wyznacza się go w praktyce i dlaczego nie warto ustawiać tej wartości wyłącznie metodą prób i błędów.
Najważniejsze informacje o temperaturze biwalentnej
- Temperatura równowagi oznacza moment, w którym moc pompy ciepła odpowiada zapotrzebowaniu budynku.
- Poniżej tego progu może uruchomić się grzałka elektryczna, kocioł gazowy albo inne źródło szczytowe.
- W polskich warunkach często spotyka się wartości rzędu -4 do -10°C, ale nie ma jednej dobrej nastawy dla każdego domu.
- Parametr wynika z połączenia charakterystyki pompy, izolacji budynku, instalacji grzewczej i obliczeń OZC.
- Zbyt wysoka wartość zwiększa zużycie droższego źródła, a zbyt niska może oznaczać przewymiarowanie pompy i taktowanie.
Co naprawdę oznacza punkt biwalentny w ogrzewaniu

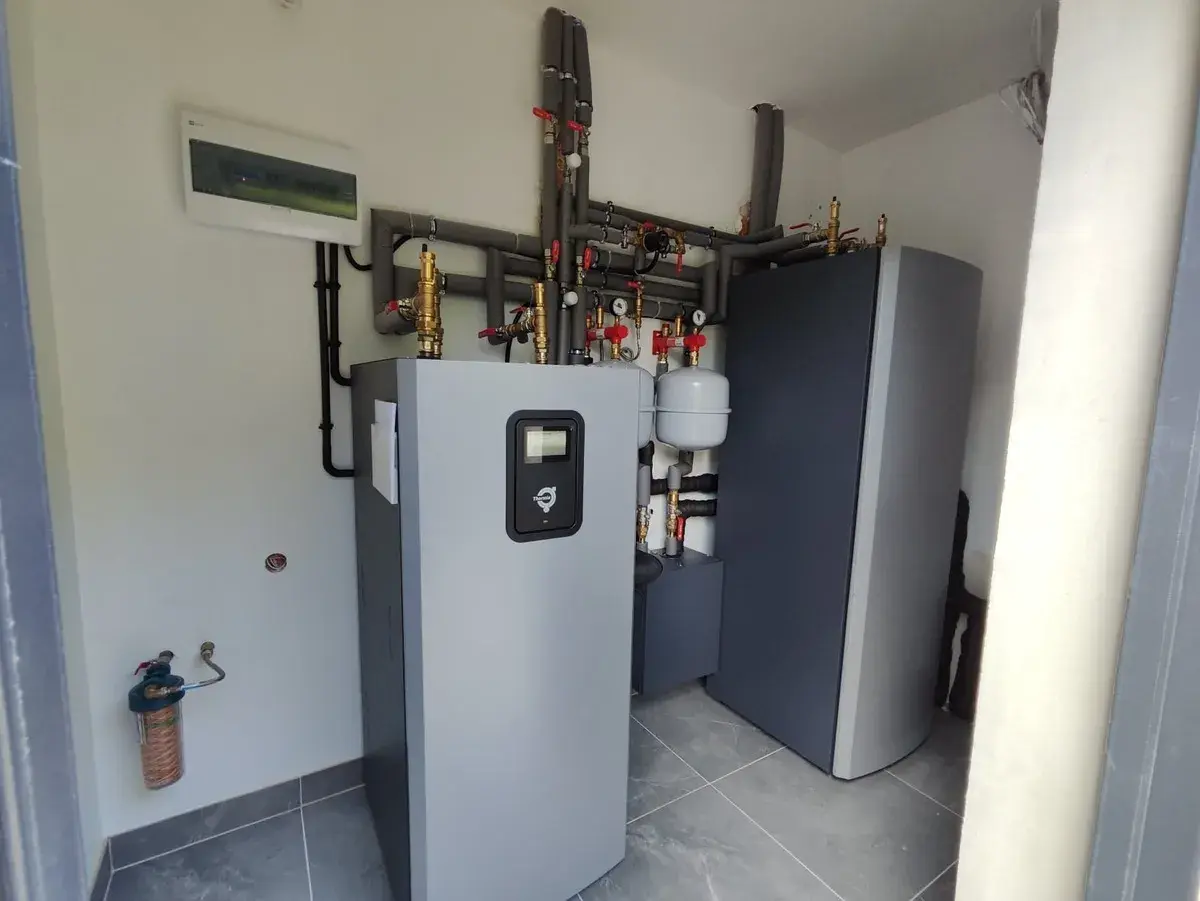

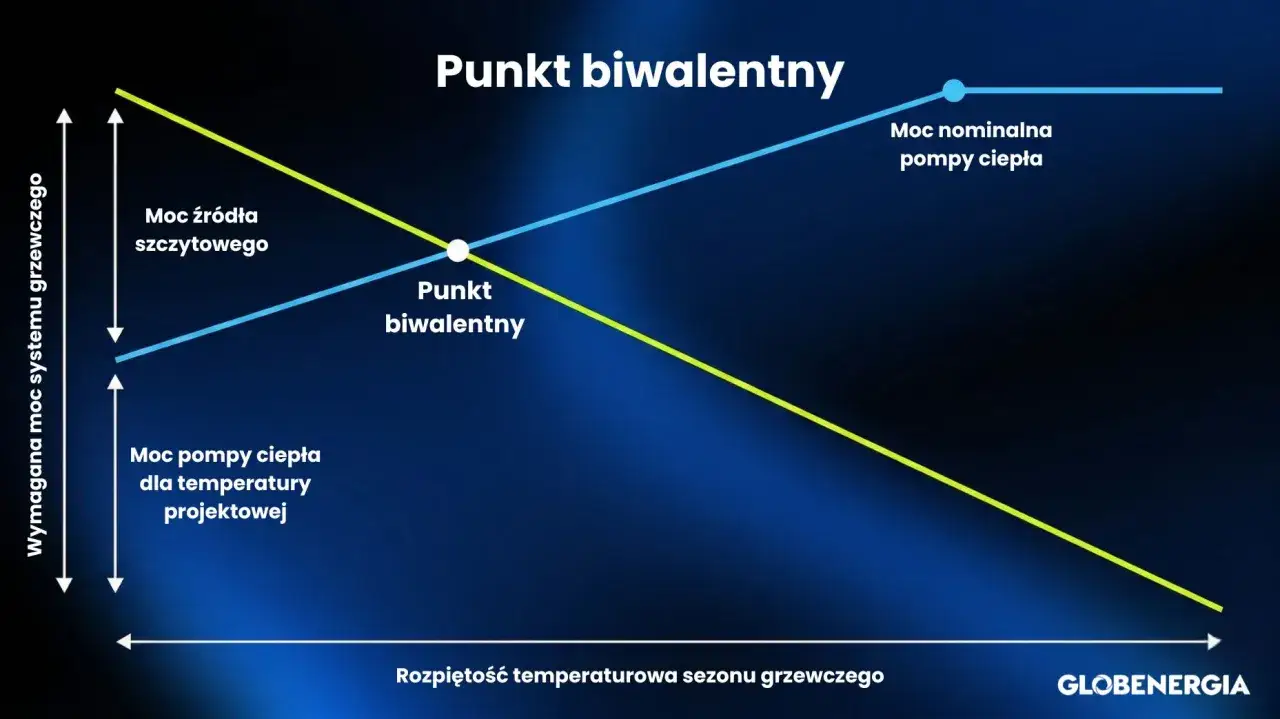

Najprościej mówiąc, jest to temperatura zewnętrzna, przy której moc grzewcza pompy ciepła zrównuje się z chwilowym zapotrzebowaniem budynku na ciepło. Na wykresie przecinają się wtedy dwie krzywe. Jedna pokazuje, ile ciepła potrzebuje dom, a druga przedstawia moc, którą może dostarczyć pompa przy danej temperaturze powietrza.
Przy temperaturze wyższej od tej granicy urządzenie zwykle może pracować samodzielnie. Gdy na zewnątrz robi się chłodniej, zapotrzebowanie domu rośnie, natomiast moc powietrznej pompy spada. Brakującą część energii uzupełnia wtedy drugie źródło ciepła.
Nie oznacza to jednak, że pompa wyłączy się dokładnie w chwili, gdy termometr pokaże na przykład -7°C. Sterownik bierze pod uwagę także czas utrzymywania się temperatury, histerezę, temperaturę zasilania oraz aktualne zapotrzebowanie instalacji. W praktyce źródło szczytowe może włączyć się z pewnym opóźnieniem albo pracować równolegle ze sprężarką.
Temperatura biwalentna a temperatura wyłączenia
Te pojęcia bywają mylone, choć nie zawsze oznaczają to samo. Temperatura biwalentna odnosi się do momentu, gdy pompa potrzebuje wsparcia, natomiast temperatura wyłączenia określa próg, przy którym sprężarka przestaje pracować całkowicie.
W układzie równoległym pompa i dodatkowe źródło mogą działać jednocześnie. W układzie alternatywnym sterownik przełącza ogrzewanie z jednego urządzenia na drugie. To ważne rozróżnienie, bo sama liczba widoczna w menu pompy nie opisuje jeszcze całej logiki pracy instalacji.
Od czego zależy ta granica pracy pompy
Nie istnieje uniwersalna nastawa odpowiednia dla każdego domu. W jednym budynku pompa będzie samodzielnie ogrzewać pomieszczenia do -10°C, a w innym dodatkowa grzałka okaże się potrzebna już przy -4°C. Różnicę robi przede wszystkim rzeczywiste obciążenie cieplne, a nie sama powierzchnia budynku.
- Izolacja przegród wpływa na tempo ucieczki ciepła przez ściany, dach, podłogę i okna.
- Wentylacja, szczególnie bez odzysku ciepła, może wyraźnie zwiększyć straty.
- Temperatura zasilania decyduje o warunkach pracy pompy i jej dostępnej mocy.
- Strefa klimatyczna określa projektową temperaturę zewnętrzną przyjmowaną dla lokalizacji.
- Charakterystyka konkretnego modelu pokazuje, jak zmieniają się moc i sprawność przy różnych temperaturach.
Największy błąd widzę wtedy, gdy ktoś porównuje wyłącznie moc nominalną urządzeń. Pompa opisana jako urządzenie o mocy 8 kW może osiągać tę wartość przy określonych warunkach, na przykład przy temperaturze powietrza 7°C i wodzie grzewczej o temperaturze 35°C. Przy mrozie i wyższej temperaturze zasilania jej dostępna moc będzie niższa.
Znaczenie ma też rodzaj instalacji. Ogrzewanie podłogowe pracuje zwykle na niższych temperaturach niż starsze grzejniki, dlatego stwarza pompie korzystniejsze warunki. Jeśli jednak grzejniki wymagają 55-60°C, punkt równowagi może przesunąć się w stronę wyższych temperatur.
Jak wyznacza się punkt równowagi w praktyce
Podstawą powinno być obliczenie obciążenia cieplnego budynku, czyli OZC. Analiza uwzględnia między innymi powierzchnię i kubaturę domu, przegrody, okna, wentylację, temperaturę projektową oraz oczekiwaną temperaturę w pomieszczeniach. Dobrze wykonane obliczenia są znacznie bardziej użyteczne niż dobieranie pompy na podstawie metrażu.
Projektant lub instalator zestawia później zapotrzebowanie budynku z tabelą mocy urządzenia. Dla przykładu, jeśli dom potrzebuje przy -7°C około 8 kW, a pompa może w tych warunkach dostarczyć 8 kW, otrzymujemy orientacyjny punkt równowagi na poziomie -7°C.
| Temperatura zewnętrzna | Zapotrzebowanie domu | Moc pompy w przykładzie | Źródło wspomagające |
|---|---|---|---|
| +7°C | 3,5 kW | 9 kW | Niepotrzebne |
| 0°C | 5,5 kW | 8,5 kW | Niepotrzebne |
| -7°C | 8 kW | 8 kW | Granica samodzielnej pracy |
| -15°C | 10,5 kW | 6,5 kW | Około 4 kW brakującej mocy |
To oczywiście przykład poglądowy, a nie gotowy dobór urządzenia. Pokazuje jednak ważną rzecz. Przy -15°C pompa nadal może pracować, ale nie pokryje całego zapotrzebowania. Wtedy grzałka lub kocioł nie muszą przejąć całego ogrzewania, lecz tylko dostarczyć brakujące 4 kW.
W dokumentacji projektowej dla pomp powietrznych często pojawiają się punkty w zakresie od około -4 do -10°C. W chłodniejszych strefach klimatycznych wartości mogą być niższe. Nie traktowałbym tych liczb jako sztywnej normy, ponieważ nawet dwa podobne domy mogą mieć różne obciążenia cieplne i różne wymagania instalacji.
Tryb równoległy, alternatywny i monoenergetyczny
Drugi generator może współpracować z pompą na kilka sposobów. Wybór trybu wpływa na automatykę, koszty eksploatacji i wielkość urządzenia podstawowego.
Układ biwalentny równoległy
Pompa ciepła działa także przy niskiej temperaturze, a po przekroczeniu ustawionego progu dołącza się drugie źródło. Najczęściej jest nim grzałka elektryczna wbudowana w zbiornik lub moduł hydrauliczny pompy. To rozwiązanie proste i automatyczne, ale podczas mrozów może zwiększyć pobór energii elektrycznej.
Układ biwalentny alternatywny
Po osiągnięciu określonej temperatury sterownik wyłącza pompę i uruchamia kocioł, na przykład gazowy. Taki wariant ma sens tam, gdzie istniejąca kotłownia pozostaje w budynku i paliwo dla drugiego źródła jest korzystniejsze niż praca pompy w trudnych warunkach.
Przeczytaj również: Ile m³ gazu na miesiąc potrzeba? Normy dla domu i mieszkania
Układ monoenergetyczny
Pompa współpracuje z dodatkową grzałką, ale oba urządzenia korzystają z tego samego nośnika energii, czyli prądu. Nie jest to dokładnie ten sam układ co pompa z kotłem gazowym, choć dla użytkownika efekt może wyglądać podobnie. Grzałka działa zwykle tylko przez krótki czas największych mrozów lub podczas szybkiego dogrzewania zasobnika.
W dobrze zaprojektowanym domu źródło szczytowe nie powinno pracować przez większą część sezonu. Nie dążę jednak do tego, aby pompa pokrywała absolutnie 100 procent zapotrzebowania w każdych możliwych warunkach. Takie podejście często oznacza większe i droższe urządzenie, które przez większość roku pracuje z małym obciążeniem.
Co się dzieje, gdy nastawa jest zbyt wysoka albo zbyt niska
Ustawienie progu na przykład na -2°C powoduje wcześniejsze uruchamianie drugiego źródła. Pompa ma wtedy większy zapas mocy, ale częściej korzystamy z rozwiązania, które może być droższe w eksploatacji. W przypadku grzałki elektrycznej każda dostarczona kilowatogodzina ciepła wymaga w przybliżeniu kilowatogodziny energii elektrycznej.
Ustawienie bardzo niskiej wartości, na przykład -12°C, pozwala dłużej korzystać z pompy, lecz nie zawsze jest korzystne. Przy niskiej temperaturze spada jej współczynnik COP, czyli stosunek uzyskanego ciepła do pobranej energii. Jeżeli urządzenie pracuje wtedy z wysoką temperaturą zasilania, oszczędność może być mniejsza, niż sugeruje sama nazwa pompy.
Problemem może być także przewymiarowanie. Zbyt duża pompa częściej włącza się i wyłącza, szczególnie w okresach przejściowych. Takie taktowanie pogarsza komfort, zwiększa zużycie podzespołów i utrudnia stabilną pracę instalacji.
W praktyce rozsądny dobór polega na znalezieniu kompromisu między kosztem inwestycji, udziałem pracy pompy i rolą źródła szczytowego. W dobrze ocieplonym domu niewielka pomoc grzałki przez kilka najzimniejszych dni może być tańsza niż zakup znacznie większej pompy.
Najczęstsze błędy przy ustawianiu i doborze
Pierwszy błąd to kopiowanie wartości z innego domu. Nastawa -7°C może działać dobrze w nowym budynku z podłogówką, ale być niewłaściwa w modernizowanym domu z grzejnikami i dużymi stratami przez wentylację.
Drugi problem polega na ignorowaniu temperatury zasilania. Dane katalogowe trzeba odczytywać dla warunków możliwie zbliżonych do tych, które panują w instalacji. Porównanie mocy przy parametrach 35°C z wymaganiami systemu pracującego przy 55°C prowadzi do fałszywych wniosków.
- Nie dobieraj pompy wyłącznie na podstawie powierzchni domu.
- Nie ustawiaj progu na podstawie jednej zimnej nocy.
- Nie wyłączaj źródła szczytowego bez sprawdzenia jego roli w ochronie instalacji.
- Nie pomijaj opóźnienia i histerezy zapisanych w sterowniku.
- Nie zakładaj, że większa moc pompy zawsze oznacza niższe rachunki.
Po uruchomieniu instalacji warto obserwować, przy jakich temperaturach rzeczywiście włącza się dogrzewanie i jak długo pracuje. Jeżeli grzałka działa już przy lekkim mrozie, przyczyną może być nie tylko zła nastawa, lecz także zbyt wysoka krzywa grzewcza, zabrudzenie wymiennika, niewłaściwy przepływ albo problem z odczytem czujnika.
Jak podejść do tematu przed zakupem pompy
Przed podpisaniem umowy poprosiłbym o trzy konkretne informacje. Pierwsza to obliczone obciążenie cieplne budynku w kW. Druga to moc wybranego modelu przy temperaturze projektowej dla danej lokalizacji. Trzecia to przewidywany udział dodatkowego źródła w sezonie.
Dobrze, gdy instalator pokazuje nie tylko moc nominalną, ale także tabelę pracy dla kilku temperatur, na przykład +7°C, 0°C, -7°C i -15°C. Dzięki temu łatwo sprawdzić, czy urządzenie będzie wystarczające w realnych warunkach, a nie tylko w najbardziej korzystnym punkcie katalogowym.
Jeżeli modernizujesz starszy dom, najpierw sprawdź instalację grzewczą i izolację. Czasem poprawa przepływów, wymiana kilku grzejników albo obniżenie temperatury zasilania przesuwa granicę pracy pompy bardziej niż wybór urządzenia o kolejny rozmiar większego.
Trzeba też uwzględnić ciepłą wodę użytkową. Pompa może mieć wystarczającą moc do ogrzewania pomieszczeń, ale podczas podgrzewania zasobnika sterownik może czasowo włączyć grzałkę. Nie zawsze oznacza to źle dobrany punkt równowagi, ponieważ przygotowanie ciepłej wody wymaga innych parametrów niż ogrzewanie podłogowe.
Najlepsza nastawa wynika z całego systemu
Temperatura biwalentna nie jest samodzielnym parametrem, który można oceniać bez znajomości budynku. Ma sens dopiero razem z obliczeniami OZC, charakterystyką pompy, temperaturą zasilania, automatyką i kosztami drugiego źródła.
Najrozsądniej traktować ją jako punkt doboru i kontroli pracy, a nie obietnicę, że urządzenie nigdy nie skorzysta z grzałki. Niewielkie wsparcie podczas największych mrozów jest normalnym elementem wielu instalacji i samo w sobie nie świadczy o błędzie.
Jeśli parametry zostały policzone, a sterownik jest prawidłowo skonfigurowany, pompa może pracować stabilnie przez większą część sezonu, a dodatkowe źródło pozostanie zabezpieczeniem na naprawdę trudne warunki.
